Kování garážových vrat

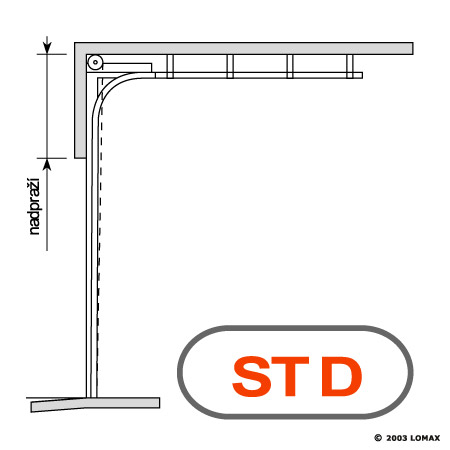

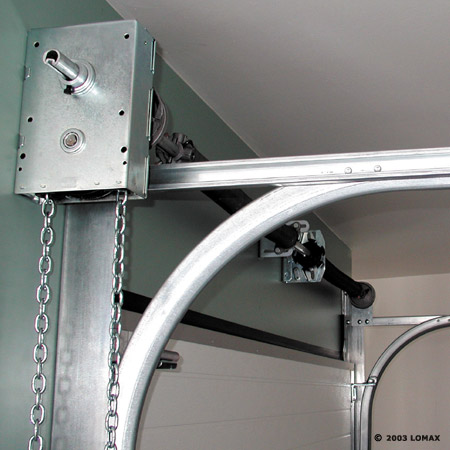

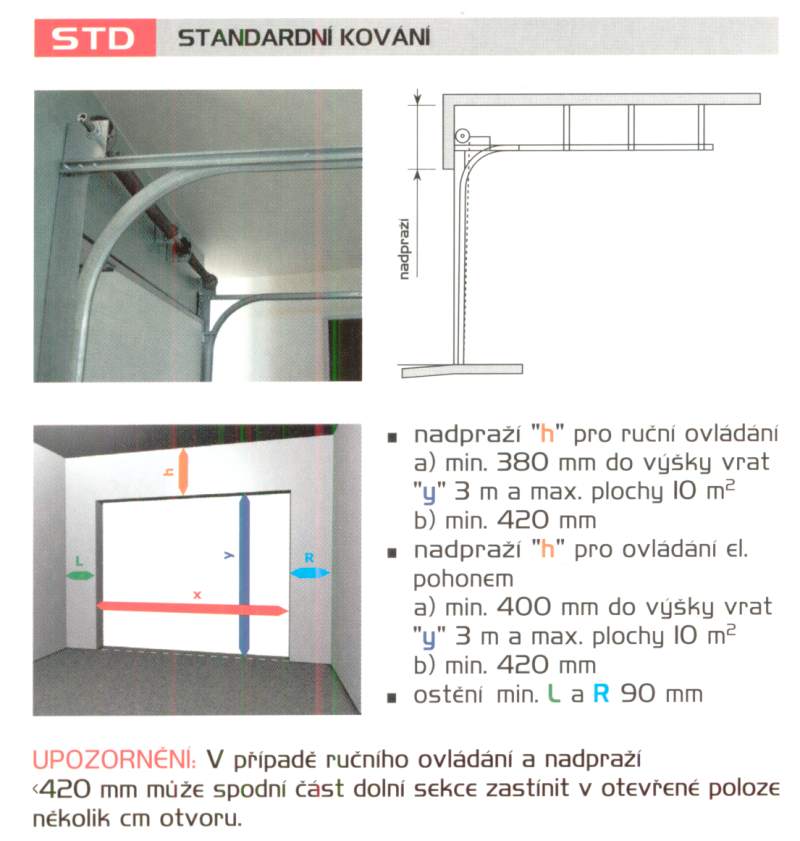

  STD - STANDARDNÍ KOVÁNÍ

Kolejnicový systém pro standardní nadpraží s pružinami vpředu a lankovými bubny uvnitř kolejnicového systému.

Podmínky:

  • nadpraží *h* pro ruční ovládání
    a) min. 380 mm do výšky vrat *y* 3 m a max. plochy 10 m²
    b) min. 420 mm

  • nadpraží *h* pro ovládání el. pohonem
    a) min. 400 mm do výšky vrat 3 m a max. plochy 10 m²
    b) min. 420 mm

  • ostění min.L a R 90 mm

    UPOZORNĚNÍ: V případě ručního ovládání a nadpraží 420 mm může spodní část dolní sekce zastínit v otevřené poloze několik cm otvoru.
    		•

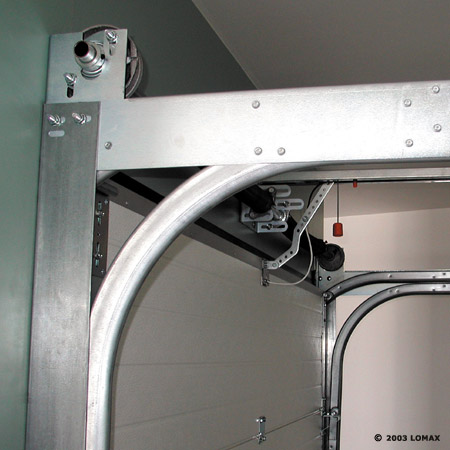

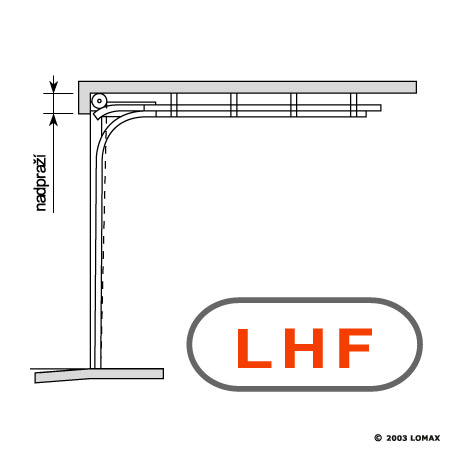

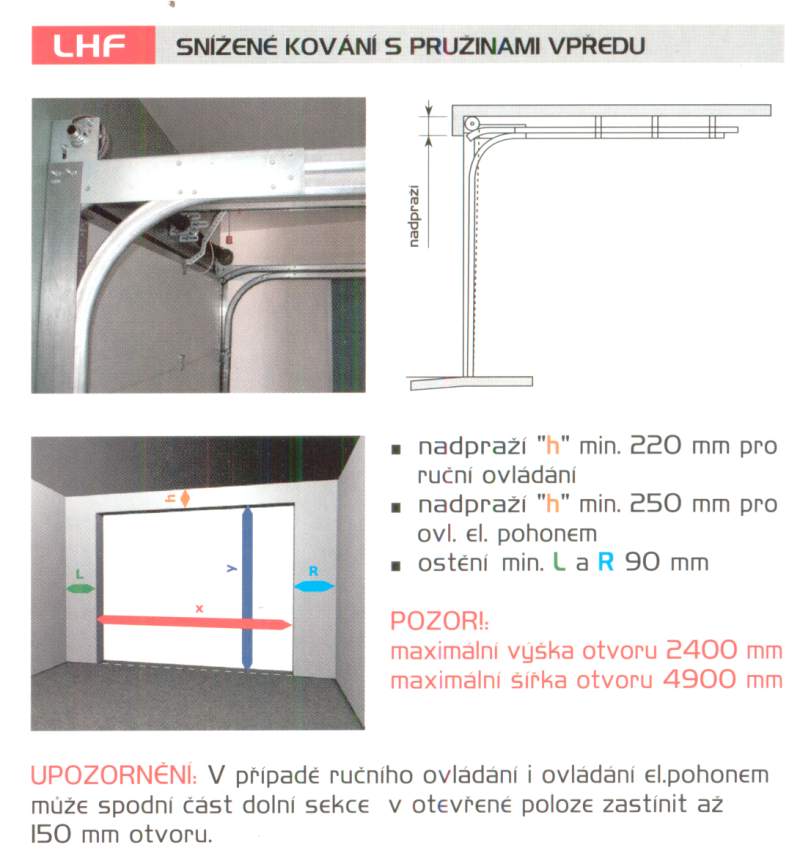

    		  LHF - SNÍŽENÉ KOVÁNÍ

    Podmínky:
  • nadpraží *h* min. 230 mm
  • ostění min. L a R 90 mm

    POZOR!:
    maximální výška otvoru 3000 mm
    maximální plocha otvoru 12 m²

    UPOZORNĚNÍ:
    V případě ručního ovládání i ovládání elektropohonem může spodní část dolní sekce v otevřené poloze zastínit až 150 mm otvoru.
    •

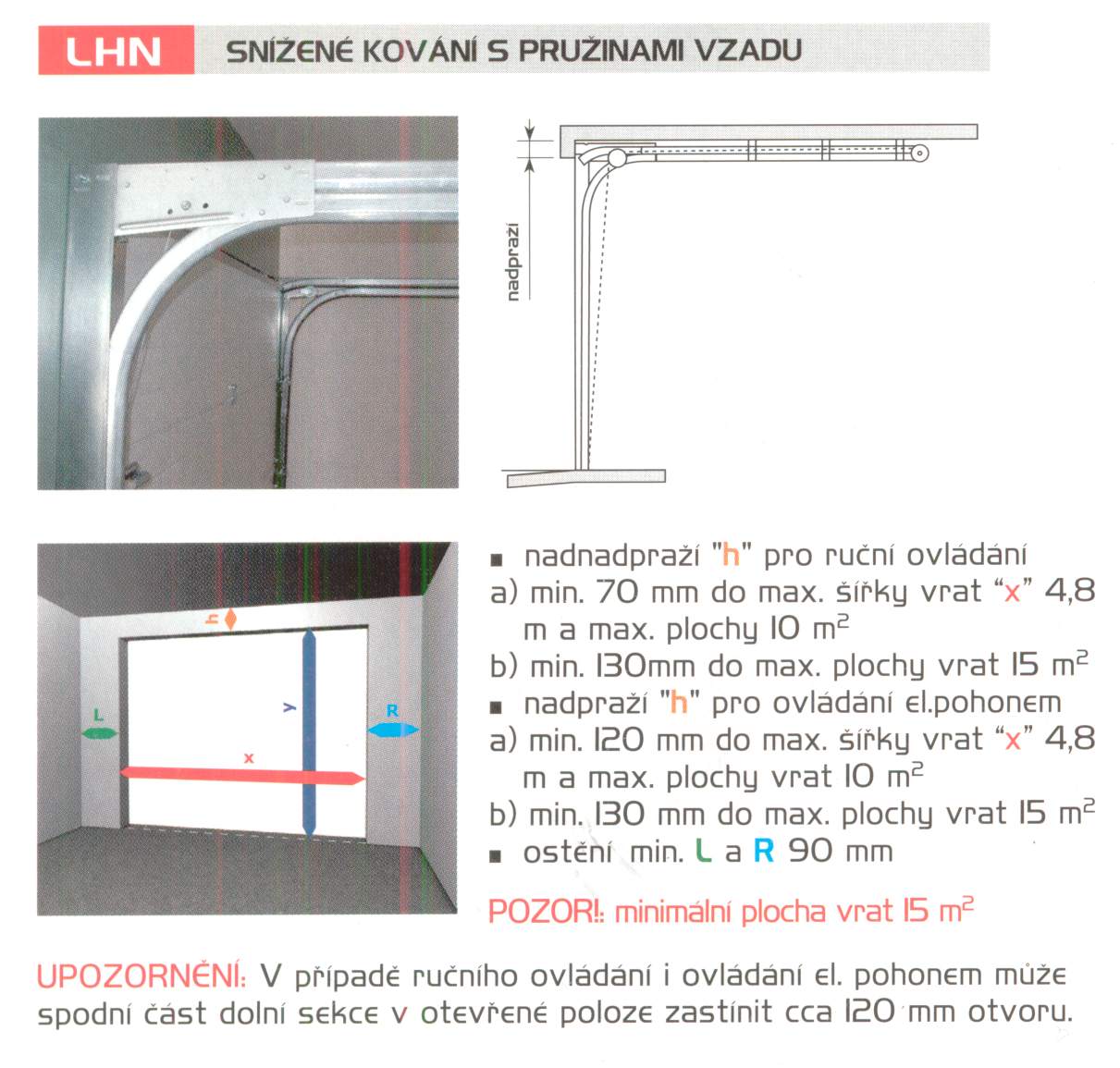

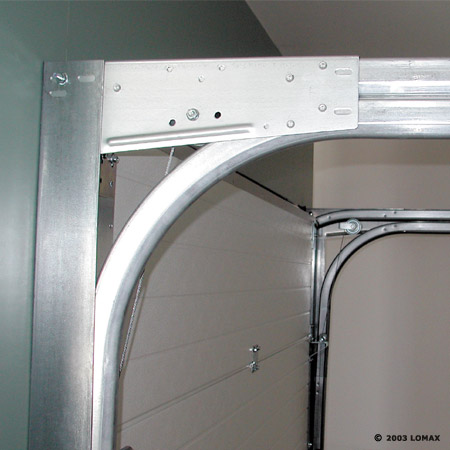

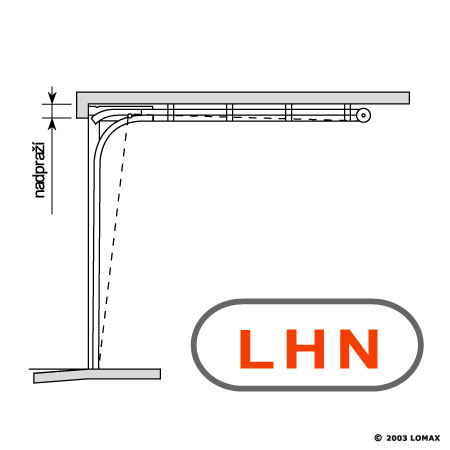

    		  LHN - SNÍŽENÉ KOVÁNÍ


    Podmínky:

  • nadpraží *h* pro ruční ovládání
    a) min. 70 mm (klika ve spodní sekci) do maximální šířky vrat "x" 4,8m a max.plochy 10m²
    b) min.130mm do max.plochy vrat 15m²

  • nadpraží pro ovládání el.pohonem
    a) min.120mmdo max. šířky vrat "x" 4,8m a max.plochy vrat 10m²
    b) min.130mm do max.plochy vrat 15m²

    POZOR!:
    Maximální plocha vrat 15 m².

    UPOZORNĚNÍ:
    V případě ručního ovládání i ovládání el. pohonem zastíní v otevřené poloze spodní část dolní sekce cca 120 mm otvoru.


    		•

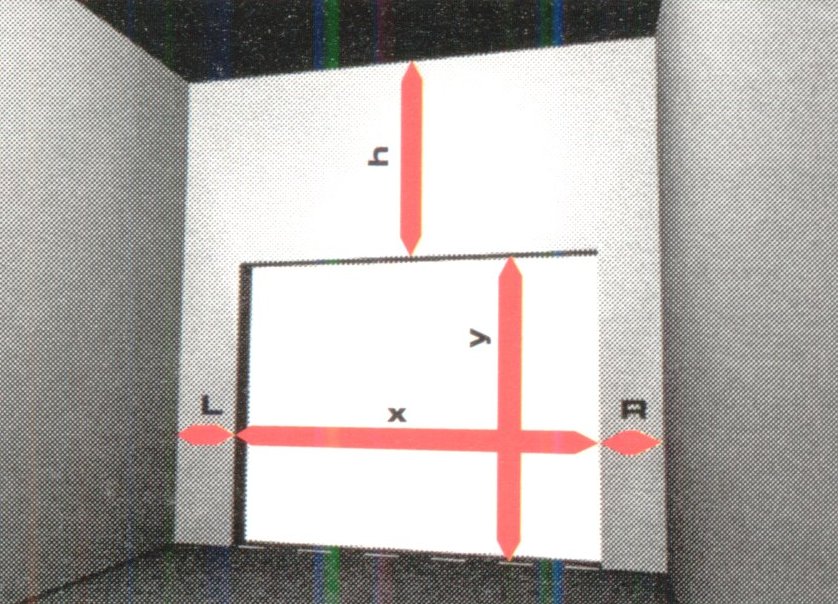

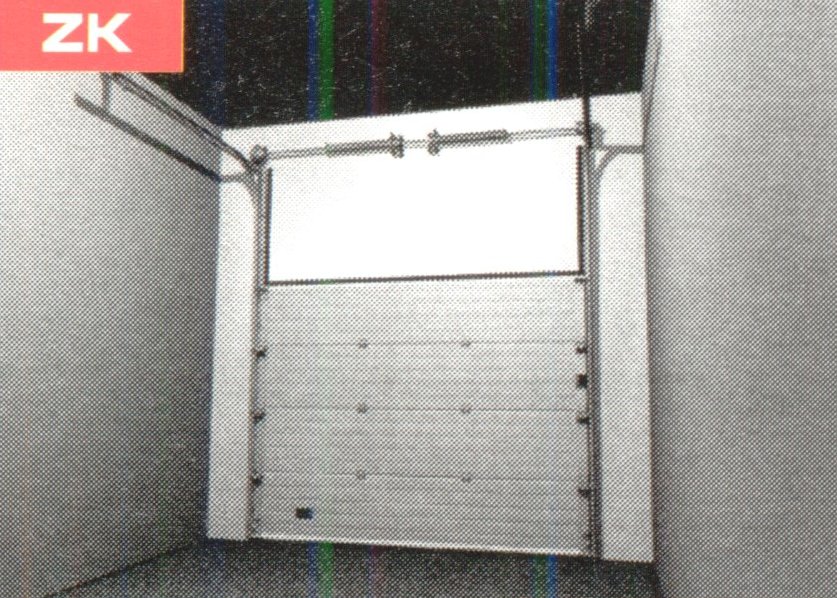

    		  ZK - ZVÝŠENÉ KOVÁNÍ


    Podmínky:

  • nadpraží *h* = 3300mm
  • ostění min. L a R 90mm

    U zvýšeného kování je možné použít integrované dveře do šířky 4500mm, pokud h > 2200mm.

    		•

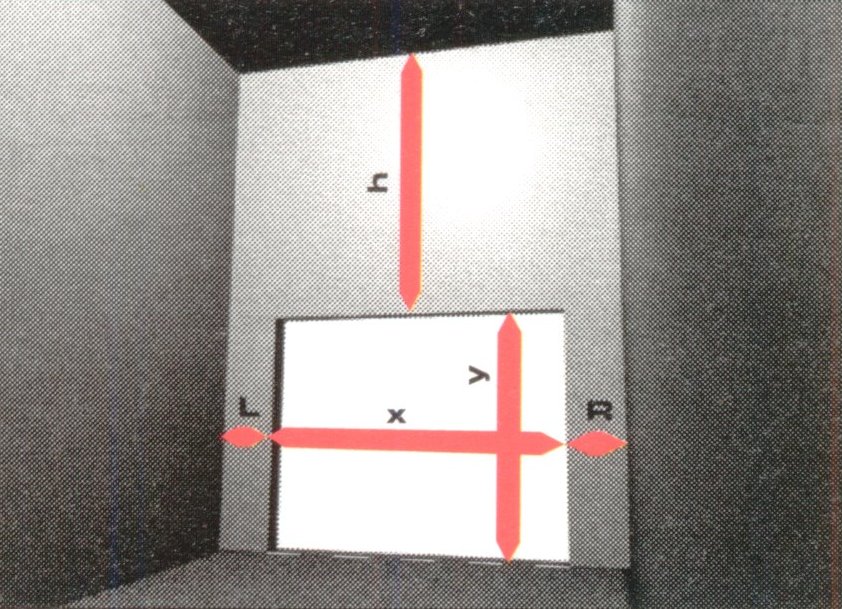

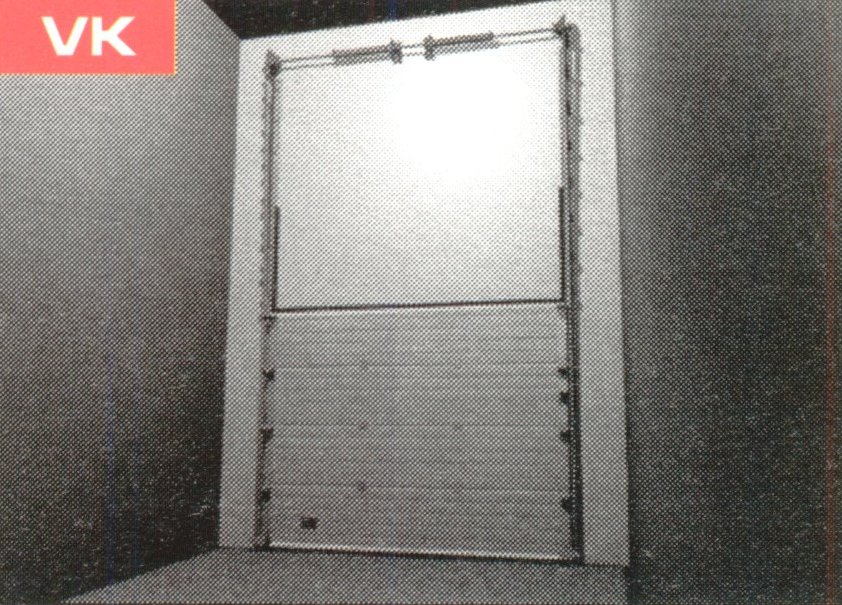

    		  VK - VERTIKÁLNÍ KOVÁNÍ


    Podmínky:

  • nadpraží *h* = v + 500mm
  • ostění min. L a R 90mm

    U vertikálního kování je možné použít integrované dveře do šířky 4500mm.

    		•

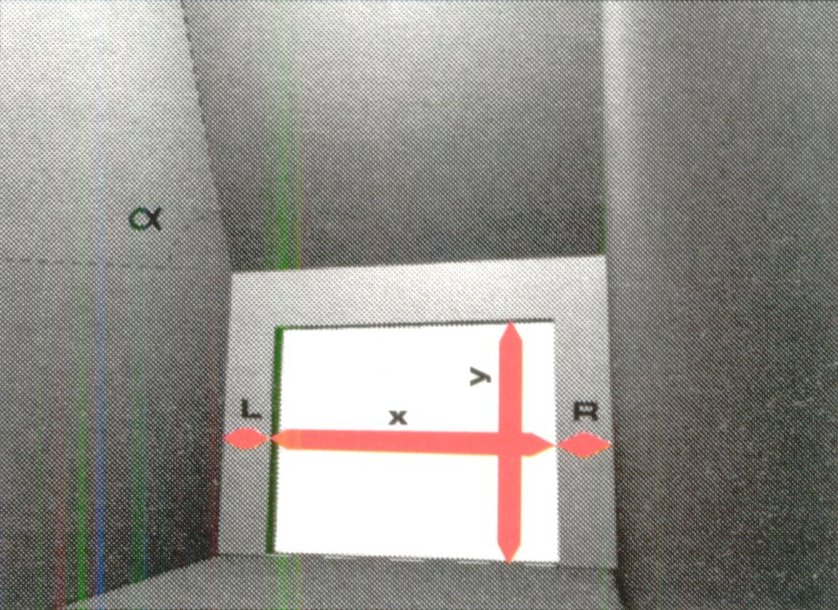

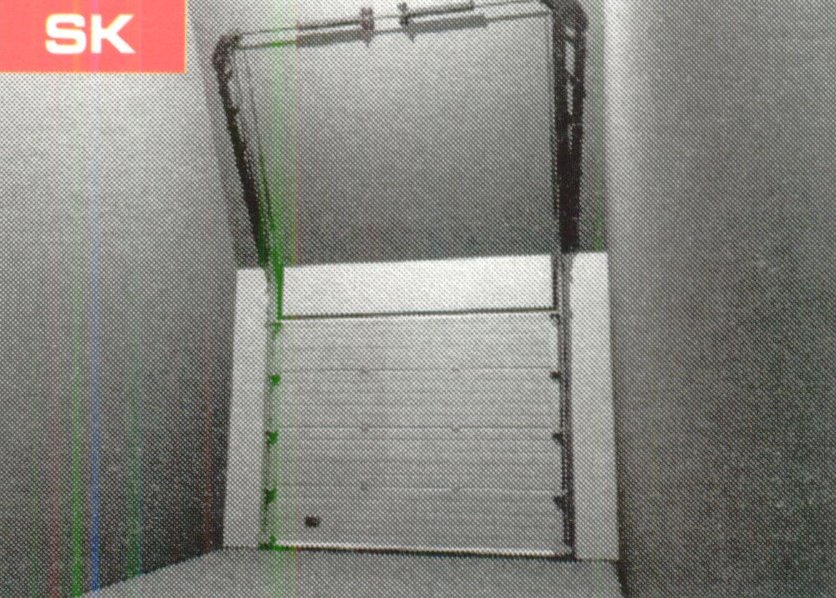

    		  SK - ŠIKMÉ KOVÁNÍ


    Podmínky:

  • nadpraží *h* = 500mm
  • nadpraží *h* = 500mm
  • ostění min. L a R 90mm

    		•
      POZNÁMKA:   Atypické rozměry, nadpraží, ostění či atypické kování konzultujte s výrobcem.
